轻松探索软物质以及生物材料的机械性能世界

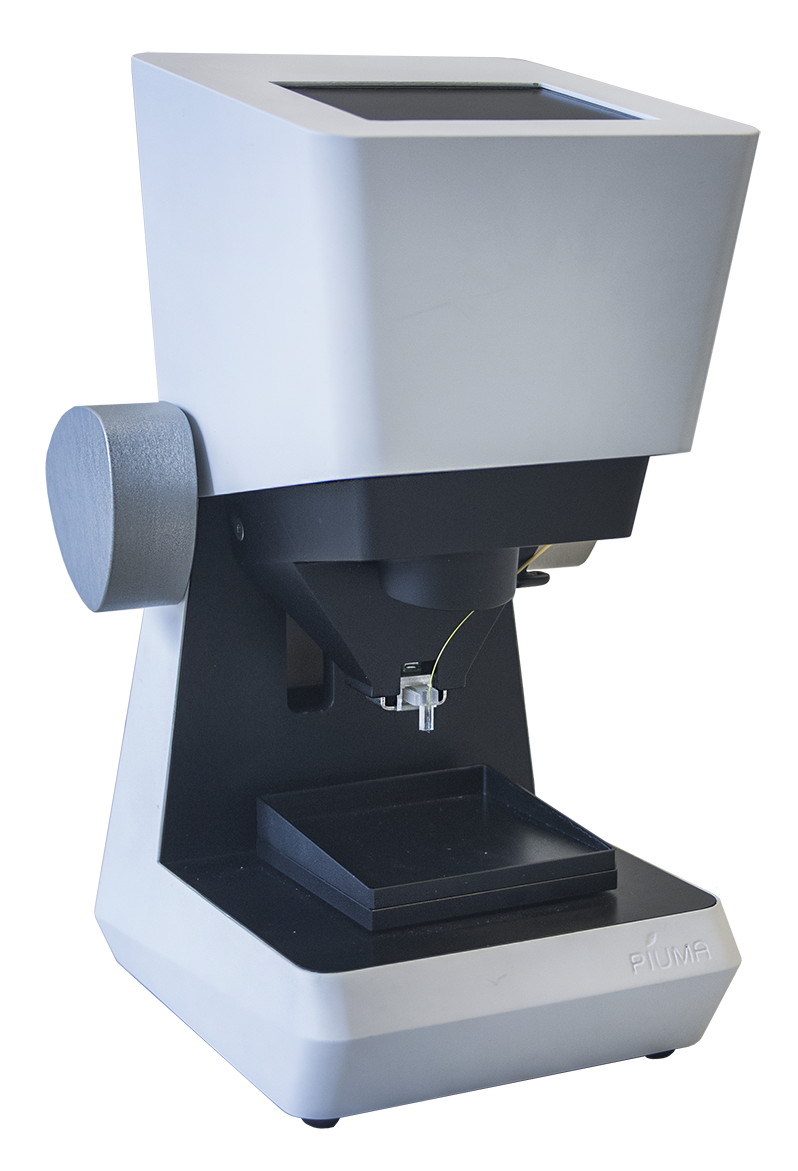

纳米压痕仪Piuma是一个简单易用的革命性产品，为软物质以及生物材料组织的微观以及纳观研究带来希望。依靠自身独特的新型光学技术以及杰出的微加工工艺，Piuma纳米压痕仪可以测量杨氏模量最软的样品，范围甚至是从5Pa到5GPa! Piuma同样非常适合在液体中测试样品。其操作非常简单易学，只需将探头插入仪器中，简单定标后，即可马上开始压痕实验。
"The Piuma opened a new world for us."
"We now are able to perform measurements on very low stiffness tissues, with a precision that allows us to study embryos. Colleagues are impressed and come with other challenges that the Piuma easily meets."
Prof. dr. ir. Theo Smit
Dept. Orthopedic Surgery, VU University Medical Centre Amsterdam, The Netherlands
"I am currently writing a paper with the Piuma"
"Our data are good, but the machine is excellent!"
Univ.-Prof. Dr. Werner E. G. Müller
Institut für Physiologische Chemie, Universitat Mainz, Germany
"Powerful, reliable, and use-friendly"
"The Piuma is a very powerful, reliable, and use-friendly instrument to assess the mechanical properties of both living tissue (eg. tissue explants) and in vitro developing engineered tissue. Furthermore, due to the possibility to perform non-destructive mechanical testing, I found PIUMA a very powerful instrument to follow-up mechanical properties of growing in-vitro tissues, giving the possibility to study tissue evolution over culture time."
Francesco Urciuolo, PhD
Research Technologist at Instituto Italiano Tecnologia, Napli, Italy
产品介绍

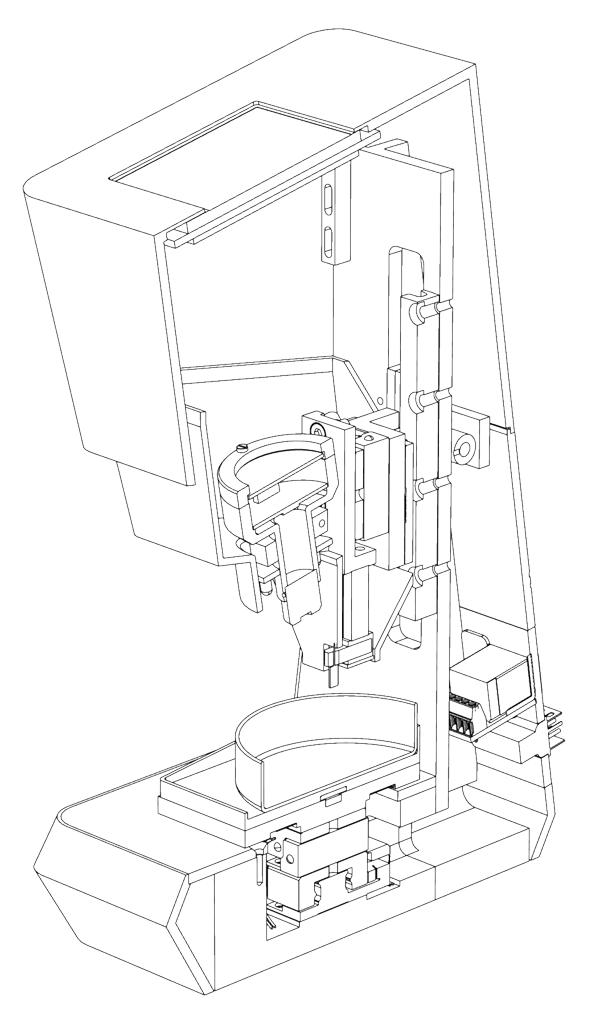

Piuma纳米压痕仪的核心部件是其安装在压痕移动平台上极其敏锐的压痕探头(1), 压痕移动平台(4)具备粗进以及精进两级移动精度，使得探针可以自动寻找到表面并且提供高精度压痕。除了压痕移动平台，Piuma纳米压痕仪还有一个手动样品移动平台（5）方便样品的安放。 你的样品可以放在X-Y移动台上（3）进行杨氏模量的测试或者进行多点阵测试。一个内置式的显微镜（6）可以直接观察实验过程！
Probe 探头
纳米压痕仪核心:一个微加工工艺制作的光学压痕探头
Sample 样品
从水凝胶到骨组织等，在大气中或者浸没在液体中
Sample XY stage XY样品台
在X-Y（12x12 mm）范围内测试样品
Indentation stage 压痕移动台
粗进以及精进移动台实现精确压痕以及自动寻找样品表面
Manual stage 手动平台
为任何样品以及容器创造空间
On-board microscope 内置显微镜
内置光学显微镜帮助您寻找样品感兴趣区域
性能参数
- 杨氏模量
- 5 Pa – 5 GPa
- 压痕探头尺寸
- 100 nm – 100 µm
- 压痕深度
- up to 20 µm
- 压痕动态频率带宽
- ~ DC – 100 Hz
- 力学分辨率
- 0.1 nN
- 样品移动范围
- 12 x 12 mm2
- 最小点阵间距
- <1 µm
- 点阵测试速度
- (up to 1 point / s)
- 加热器精度（可选）
- <0.5 °C
- 背光系统（可选）
- Collimated light (LED)
- 内置/侧向摄像头（可选）
- >10µm resolution
Piuma 应用介绍
纳米以及微米级别的生物机械性能
Piuma是一个创新的，具有成本效益的工具，用来表征生物材料、组织、细胞器、细胞层、软骨、静电支架、力学性能，3D打印材料，水凝胶等的微纳米机械性能。
The Piuma 纳米压痕仪专为迎合生物材料以及组织研究人员和工程师的需求，提供卓越的易用性和便携性，同时提供高精度、高通量和多样化的数据。Optics11小型化的玻璃探针式压头，特别适合在液体中测量水合样品。组织工程和再生医学的研究者，Piuma纳米压痕仪是衡量他们感兴趣材料刚度的一个完美的解决方案。
软物质材料表征
在生物材料、组织工程、再生医学和医学研究领域，Piuma可以在溶液里进行非破坏性测量测量某点或者某个区域的杨氏模量、蠕变和松弛实验，点阵测量粘附力，描述应变硬化行为，样品的粘度等。测试生物材料和组织样本的软硬度可以很容易地在Piuma纳米压痕仪上用其独特的optics11 PIUMA探头和专用的Piuma软件来实现。
Application notes
Download our application notes to get an impression of the Piuma Nanoindenter way of measuring soft (bio)materials or tissues.
AN1501: Characterization of hydrogels
AN1502: Characterization of fibrin gels
AN1503: Characterization of cartilage
AN1601: Characterization of hydrogel microstructures
Material: courtesy of Dr. Ovsianikov, Institute of Materials Science and Technology, TU Wien
…and much, much more
We are currently working on a number of projects to extend the range of possibilities with the Piuma Nanoindenter. As Optics11 is a very flexible team, a personalized solution is possible when desired. Let us know what you need for your material analysis, and we will work with you to find the best solution to your problem.
