BioTesters双轴拉伸试验机

一个专门为生物材料设计的双轴测试系统

双轴测试对于了解生物材料的定向微结构的机械性能至关重要。 BioTester系统的设计使得双轴测试变得简单,用户可以将重点放在结果而不是测试上。

主要特点:

  • 4 个高精度力学加载装置
  • 基于高精度CCD成像的应变测量方式
  • 多种附件可供选择,包括具有专利技术的BioRakes——用于快速可靠的样品安装
  • 集成化的温度控制池
  • 全功能用户界面软件,操作简单,实时反馈循环、松弛以及多模态测试
BioTester Image

What Our Customers Are Saying

Don’t just take it from us, let our customers do the talking!

CellScale Biotester拥有巨大的使用价值,为软组织双轴测试和表征的标准化提供了独特的机会。

平面双轴测试为替代心脏瓣膜尖瓣的生物材料提供了实验、理论和材料常数。

Prof. Michel Labrosse

University of Ottawa

CellScale Biotester通过平面双轴测试提供极大的灵活性,提供紧凑且坚固的硬件设置,配合灵活且功能强大的软件。 附件系统易于使用,使得该设备对于大量标本的测试特别有吸引力...我们在CellScale的客户支持下取得了巨大的成功,当我们会随时更新我们的新软件版本,它们非常有用。

人体股动脉老化的组成描述。


Prof. Alexey Kamenskiy

University of Nebraska

我们使用CellScale BioTester来表征心血管软组织的机械性质。 BioTester为我们提供了易于使用的测试仪器和用户友好的后期处理界面。 此外,我们非常满意CellScale提供的客户服务和支持。

心室的生物力学性质和微观结构:Ovine模型中的配对比较研究。

Prof. Ali Azadani

University of Denver

样品 & 安装

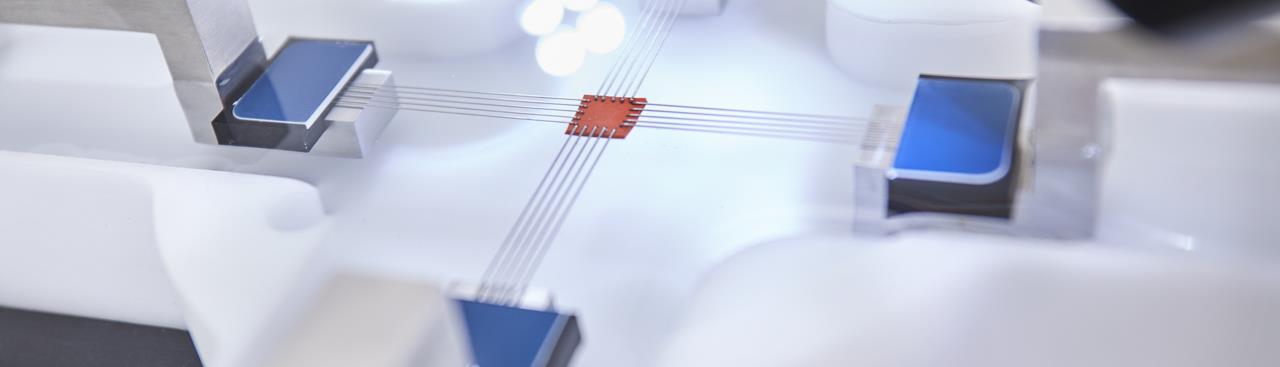

BioRake样品安装系统是CellScale用于连接软组织和生物材料的专利方法。

每个齿尖都被电化学磨削,以便刺穿最坚韧和最细腻的组织样本。 每个组永久地连接到公共基座,以允许同时穿刺所有20个关联点。 BioRakes磁性安装,便于拆卸清洁或更换,以及BioRake,平衡皮带轮和夹具安装系统之间的简单过渡。

要进行测试,使用手动提升机构将样品定位并升高到位,并施加压力将钩子插入组织。 样品因此安装并准备好在几秒钟内进行分析。 安装是一致,准确和容易。

BioRakes的齿距为0.7mm至2.2mm,可容纳3至15mm的样品。

BioRake Sample Mounting System

平衡滑轮样品安装系统是一种独有的用于确保双轴测试期间的零剪切应力的方法。

两根双头定制缝合钩用于在样品的每一侧上创建4个附着点。 两级不锈钢皮带轮机构确保在测试期间每根缝线保持相同的张力。

滑轮机构磁性安装,便于拆卸清洁,并在BioRake,平衡滑轮和夹紧安装系统之间简单过渡。

Balanced Pulley Mounting System

夹具样品安装系统是用于测试失效。

使用十字形样品允许固有地比基材弱的附着位置远离样品的测量区域移动。 夹具允许样品容易装载并牢固地固定。

不锈钢夹紧机构安装在与其他附件系统相同的支架上,以便在BioRake,平衡滑轮和夹紧安装系统之间快速,轻松地过渡。

定制夹具设计也可以做出裁剪夹紧力和夹紧表面到您的组织。

Clamp Mounting System

软件

BioTester的设置,操作和数据收集软件模块允许简单执行标准或定制的测试协议。

测试参数,如位移量,持续时间和数据/图像采集速率以表格格式指定,以便快速访问和修改。 可以独立地为每个轴指定位移和力控制测试。 一旦建立了协议,就使用模板系统快速重新加载所需的测试参数。

软件界面在测试设置期间向用户提供实时成像和当前的力,位置和温度信息。 测试正在运行时,该软件提供实时结果图形和实况视频馈送,以方便用户监视测试进度。

问任何使用我们设备的人,他们会很快告诉你这个软件包真的是直观和有用的。



BioRake Sample Mounting System

大部分双轴测试是对收集的数据的理解和解释。

BioTester包括一个图像分析软件模块,可用于检查和分析测试图像,提供有价值的定量和定性信息。可以使用相同的模块来导出具有数据覆盖的.avi视频或图像以进行演示。

BioTester包含一个高分辨率的相机,在测试期间具有极佳的样本视觉效果。收集的图像(以用户指定的频率)与力位移数据自动地相关,使得软件模块可以将所有测试信息放在用户的指尖处。

软件模块的图像跟踪功能允许快速,轻松地分析测试图像,以确定样品表面上一个或多个点的面内运动。该跟踪信息提供了样本应变的直接测量,而不是依赖于由握持运动计算的应变。通过跟踪点的网格,可以研究样本的不同区域的应变。

Balanced Pulley Mounting System

技术信息

Dimensions 60 X 60 X 80cm
Weight 18kg
Force Capacity 23N
Available Load Cells 0.5, 1.5, 2.5, 5, 10, 23N
Force Accuracy 0.2% of load cell capacity
Maximum grip separation 80mm
Maximum Velocity 10mm/s
Maximum Cycle Frequency 2Hz
Maximum Data Rate 100Hz
